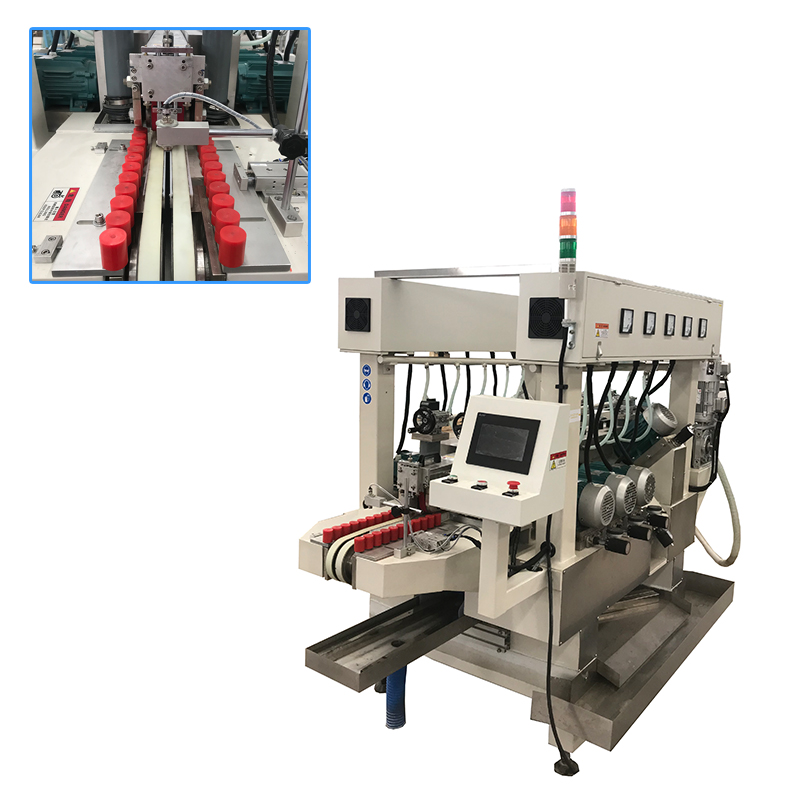

結構簡介：

雙邊結構；每邊5個輪子，分別為底邊、底邊、底邊、上倒角、下倒角。每個輪子可手動進給，帶有數顯刻度；

雙側同步帶傳輸；變頻可調。

進出料端均有白板夾持、定位機構。

?

加工參數：

速度： 1—5米/分鐘（視切削量定）

加工范圍：80——200mm（可定制）

基板厚度：0.6——5mm（可定制）

磨削量：單側0.5—1mm

直線度：0.05

倒角大?。?.05—0.2mm（倒角面兩端大小誤差不超過0.15mm）

加工平行度：正負0.1mm

加工對角線：正負0.15mm

外觀：產品表面無壓、劃傷，邊線平直光滑，無崩邊，崩角等明顯缺陷，崩瓷大小要小于0.05mm

?

配置：

磨頭電機：卓立磨頭專用電機

傳輸電機：國產變頻

同步帶：正宗進口（麥高迪），厚度誤差0.1mm以內

同步輪：國產（sus304）

磨輪：碗形金剛石砂輪（國產）

橫梁：整體鋼板電鍍防銹處理，防銹鋁合金材料的零件整體硬質氧化處理。

壓塊：菱形壓塊（保持整體有效壓持）

PLC：三菱

框架底座：方管及鋼板焊接（退火處理+龍門銑處理）（整機鋼板2遍防銹底漆＋2遍面漆+一遍清漆噴漆處理）

電氣原件：松下

進出料端：專有定位系統（自制）

水箱，防護罩sus304不銹鋼配置，水箱帶有水位檢測報警保護功能，具有無水設備能夠保護停止并報警輸出。磨邊的設備與水接觸部位緊固件螺絲等均采用SUS304螺絲，各處要做深度防水飛濺，防銹工藝相關處理。
